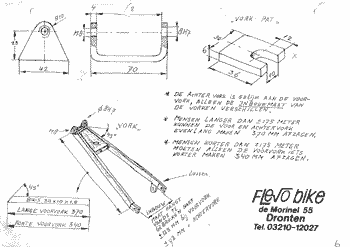

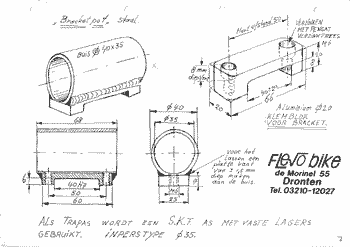

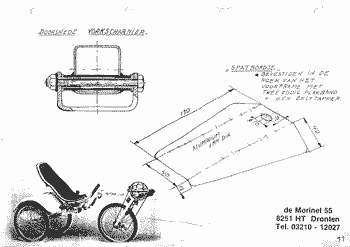

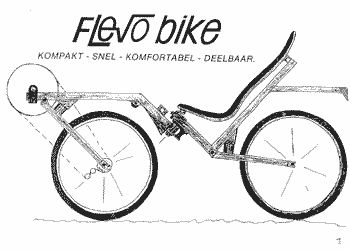

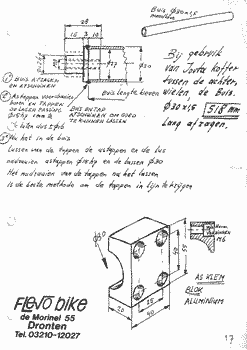

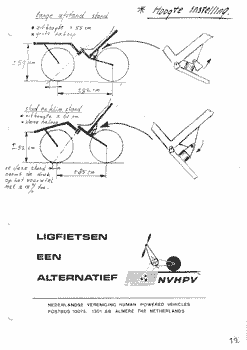

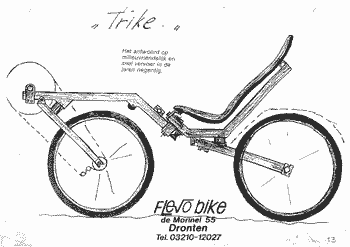

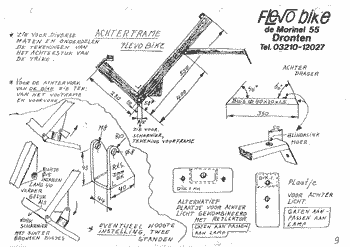

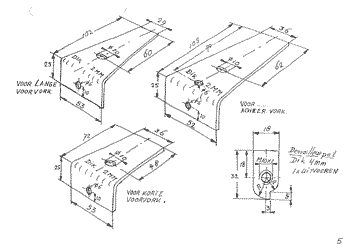

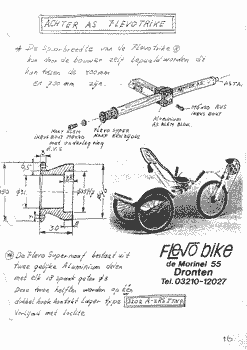

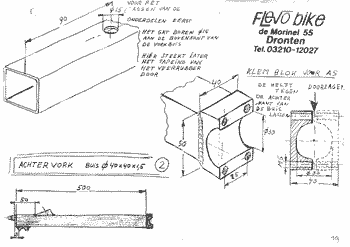

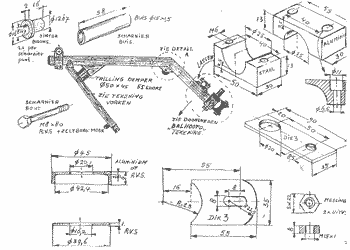

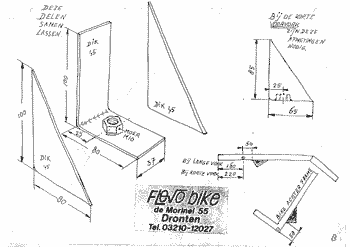

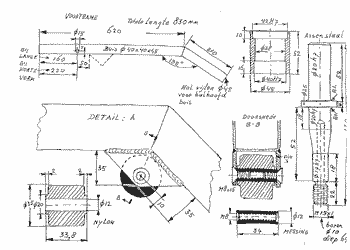

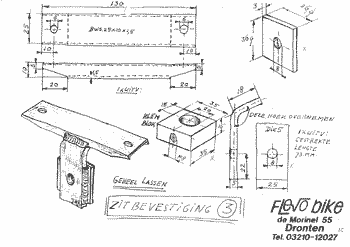

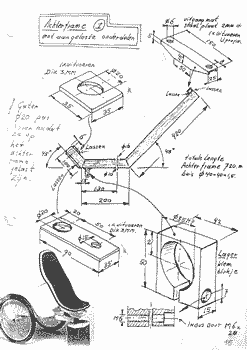

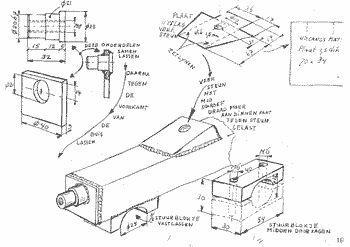

Dit zijn de tekeningen van de Flevobike/trike die ik bij de zelfbouw bike gekregen heb. Dit zijn de originele tekeningen van Flevobike. Het zijn de detail-tekeningen van de verschillende delen van de fiets. De zelfbouw bike heeft een gewijzigde constructie van de achtervork zodat hier zowel een enkel wiel inpast in de 2-wiel bike als ook de achteras voor de 3-wiel trike.

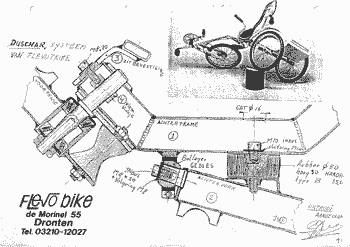

Daar de trike een kantelbare achteras heeft wordt de vork met een speciale beugel gefixeert bij ombouw naar bike.

Meer details verschijnen nadat de bike is geleverd.

Klik op een tekening voor een grote versie van ca. 1700 x 1200 pixels (let op: deze files zijn groot).
